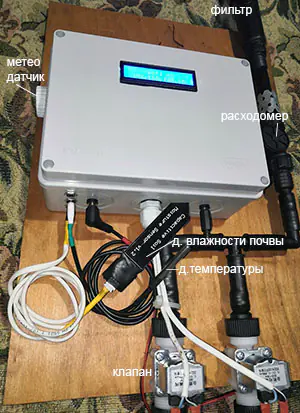

Блок управления (контроллер полива теплиц), система тепличного автополива
Умная теплица на ESP32 WiFi. Простота в использовании и настройки, большой функционал.
Основные возможности:
– контроль, управление и настройка системы по Wi-Fi через вэб страницу
– 3-и независимые линии полива (зоны полива)
– каждая линия имеет два таймера, с настраиваемой цикличностью повторяемости
– два режима полива: по заданному количеству литров на линию или по длительности открытия клапана линии и работы насоса
– контроль влажности почвы каждой линии
– пропуск полива при избыточной влажности почвы
– при необходимости – отключение (блокировка) датчика влажности почвы
– контроль температуры почвы (опционально, выносной датчик-гильза)
– работа в качестве метеостанции (температура, влажность, атмосферное давление, точка росы, освещённость)
– учет суточного расхода воды по каждой линии
– учет общего расхода воды каждой линии
– учет общего расхода воды всей системой
– возможность переключение линии3 для подачи удобрений (подпитки)
– управление лампой подсветки (досвет), по времени или датчику освещенности
– управление вентилятором по датчику температуры или влажности
– управление обогревателем
– управление и контроль наполнением бочки (ёмкость полива)
– контроль уровня воды в ёмкости с водой (опционально, доп датчик уровня)
– контроль засора и протечек в системе
– ручное управление насосом и клапанами
– гибкая конфигурация реле на режимы работы
– часы реального времени (RTC)

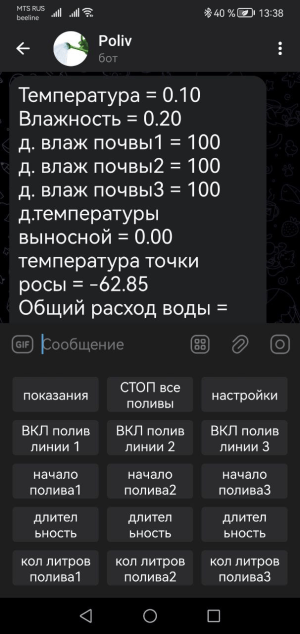

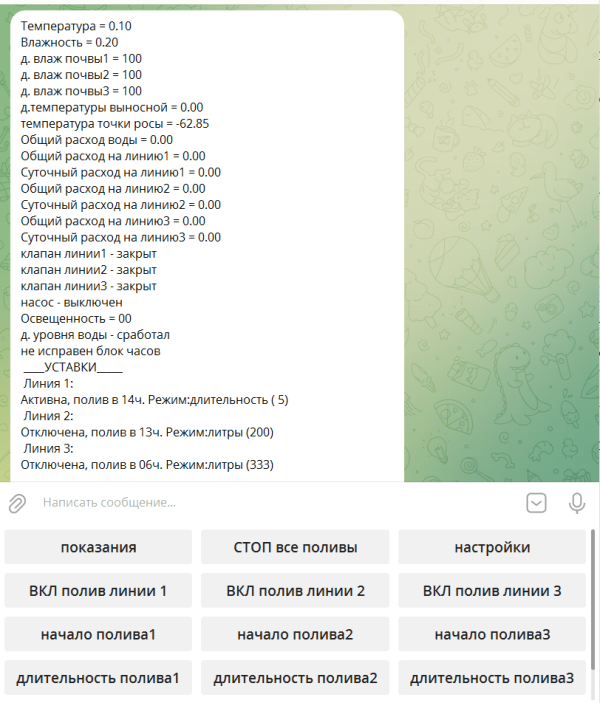

– telegram: показание датчиков, состояние насоса с клапанами, запуск полива, показание расхода воды по каждой линии
– интеграция с Умным Домом и системами автоматизации посредством MQTT
– циклическое отображение информации на дисплее блока управления
– 3-и сенсорных кнопки на корпусе блока для ручного включения полива на линии
Систему можно настроить для капельного полива: частые, но короткие поливы (режим повторять “каждые 2 часа”).
Более подробно о всех возможностях и функционале описано в инструкции.
Так же, не исключена возможность доработки и включение доп функционала по просьбе пользователя.
Блок управления, комплект №1 (цена)
Комплекты для самостоятельной сборки (DIY) системы полива теплиц
Блок-схема подключения тепличного оборудования к контроллеру полива
Идеология использования датчиков влажности почвы: в отличии от большинства систем, где присутствует запуск полива на основе показаний датчика влажности почвы, в нашей системе по датчику влажности почвы возможен только пропуск (отказ) текущего полива, при излишней влажности почвы. Почему сделано именно так? Рассмотрим несколько причин от которых зависят показания датчика: расположение установки датчика, плотность грунта и его неоднородность, неравномерное высыхание грунта, всё это ведет к некорректным показаниям. Что, в свою очередь, может приводить к пропуску полива или, наоборот, к излишкам.
Поэтому, наш алгоритм управления основан на расписании и задании литража полива или длительности полива, а показания датчика могут лишь отменить полив при излишней влажности почвы. Такой подход существенно уменьшает возможность ошибок системы полива.
