TDS/EC метр – солемер или измеритель проводимости воды, раствора. Измеряет общее количество растворенных в воде твердых веществ. Степень минерализации. Чем больше показатель TDS тем больше солей в растворе.
pH метр используется для определения уровня кислотности в различных средах. Прибор измеряет водородный показатель, который характеризует активность ионов водорода в конкретной среде. Если рН равен 7, то среда нейтральная, например, дистиллированная вода. Если показатель меньше 7, то среда кислая. При показателях выше 7, принято считать, что среда щелочная.
Применяются в гидропонике и аквариумах, также можно оценивать качество воды.
Также производится замер температуры и освещённости.
Измеритель сделан на микроконтроллере ESP32. MQTT, Телеграм, WEB, ModBus.
Основная особенность прибора – его способность одновременно производить измерение EC и pH в одном растворе, аквариуме. В схеме прибора применена полная гальваническая развязка, что исключает взаимное влияние электрода EC и датчика pH.
Все данные от контроллера передаются по WiFi протоколом MQTT или Телеграм или Modbus.
Что умеет измеритель (функциональные возможности):
- измерение EC (TDS)
- измерение pH
- измерение температуры
- измерение освещённости
- поддержка нескольких типов температурных датчиков: DS1820, NTC 10k, NTC 100k
- оповещение в телеграм, при выходе EC, pH за заданные пределы
- учет температурного дрейфа в измерениях pH, EC
- измерение EC по таймеру в заданный интервал времени (2-а таймера)
- калибровка датчиков ЕС и рН по тестовым (буферным) растворам
- отображение измеренных параметров на дисплее
- автоотключение дисплея через 10 минут (повторная активация – сенсорной кнопкой)
- отправка измерений в другие системы (Умный Дом, СКАДА, и.т.п.) посредством протокола MQTT, ModBus
- синхронизация времени через интернет с серверами точного времени
WEB интерфейс
Настройка прибора
Интерфейс настройки сделан максимально интуитивно понятным,
практически не требующем обращения к инструкции.
Для начальных настроек Вам нужно подключиться к WiFi сети контроллера: ecph (в настройках телефона найти эту сеть и подключиться к ней). Должна выскочить “шторка”, нажав на неё вы попадёте на страницу настроек WiFi контроллера. Если этого не произошло переходите к пункту 1а, иначе к п.2.
1а. Далее набрать в адресной строке браузера адрес:192.168.4.100(или нажать сюда, если Вы уже подключились к сети ecph). После чего Вы попадаете на страницу настроек WiFi блока.
Нажать внизу кнопку «перезагрузить», подождать секунд 10-15 и повторить п.1.
В строке IP адрес должен появится адрес, который выдал ваш роутер датчику, запомните его (запишите).
Теперь подключитесь к вашей домашней WiFi сети и вбейте в браузере (в адресную строку) этот адрес (для удобства, сделайте закладку в браузере на эту страничку, для последующих повторных подключений).
«Авто откл точки доступа» – если вы уже настроили подключение к роутеру, то можно установить эту галочку чтоб отключить точку доступа на контроллере. При обесточивании контроллера – появляется точка доступа с заводской сетью на 60минут.
«Активация MQTT» для интеграции с системами Умный Дом или другими системами, поддерживающими протокол MQTT. Необходимо задать IP адрес MQTT брокера и если необходимо – логин и пароль.
«Префикс топов» – общий (верхний) заголовок тем MQTT сообщений. Список MQTT посылок/переменных в приложении №1.
Телеграм бот – TDS/EC pH метр
С помощь телеграмма Вы можете просматривать как текущие показания, так и получать оповещения о выходе pH и EC за заданные пределы.
Пример исполнения прибора:
Принципиальная схема
Если запитывать прибор от 5V, то преобразователь DC-DC Mini560 можно исключить.
Пример возможного варианта печатной платы.

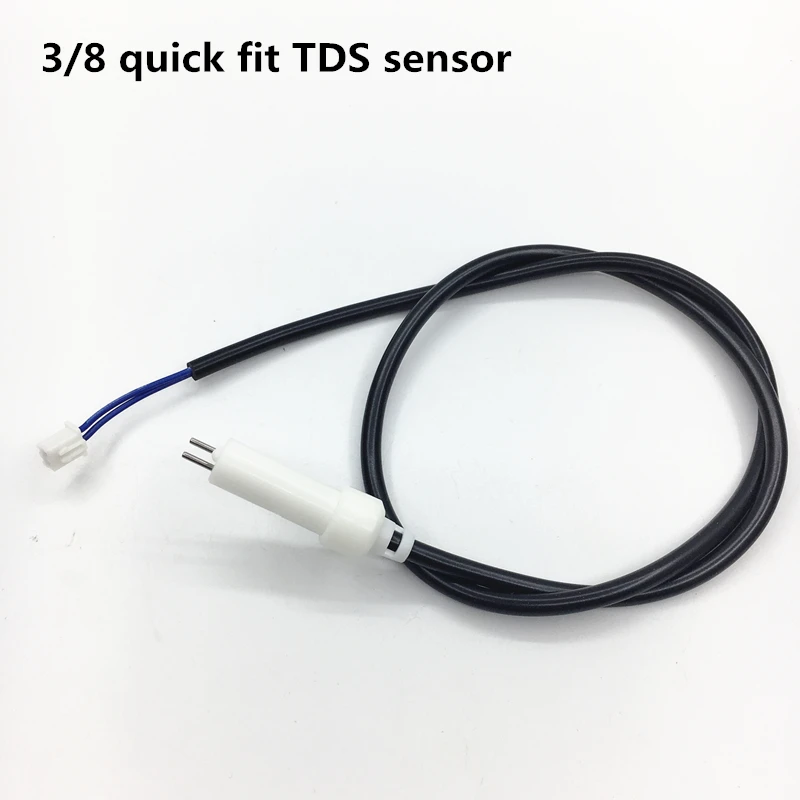

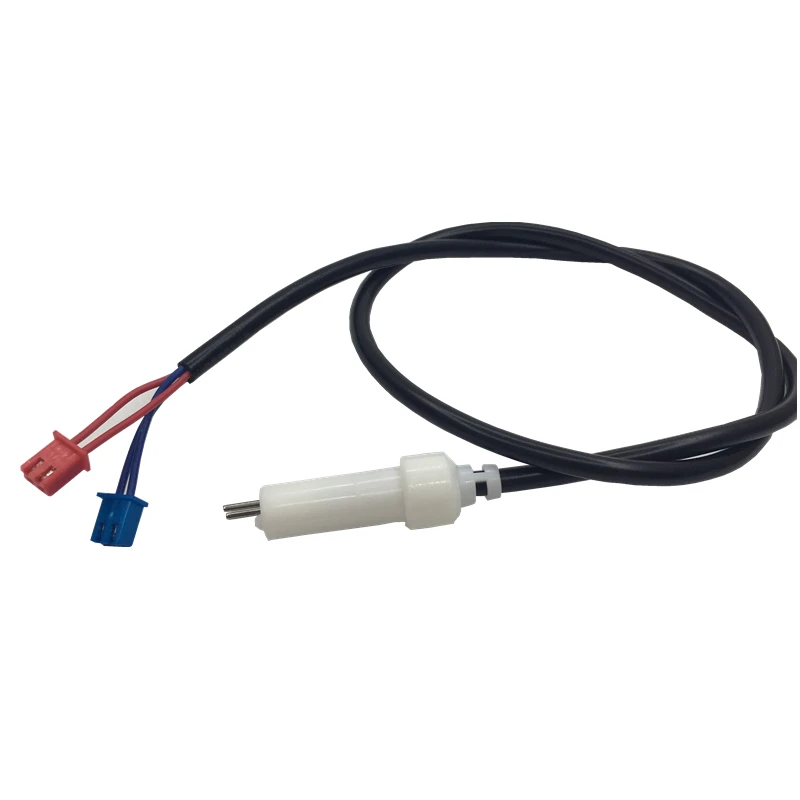

В качестве электрода (зонда) EC метра можно использовать типа такого: (второй со встроенным термистором)
Но можно изготовить его и самому, например, использовать медицинский шприц на 10мл и две иголки залитые эпоксидкой, или другие штыри из нержавейки или платиновым покрытием.

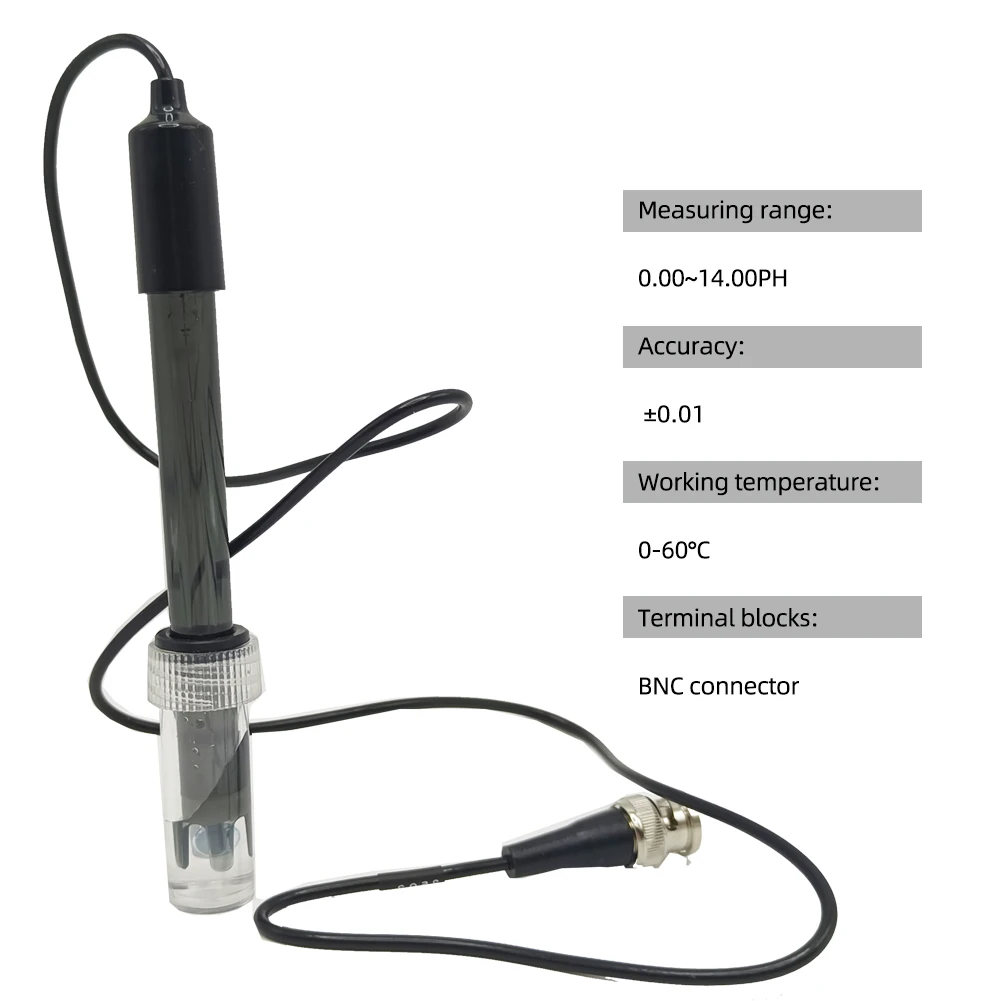

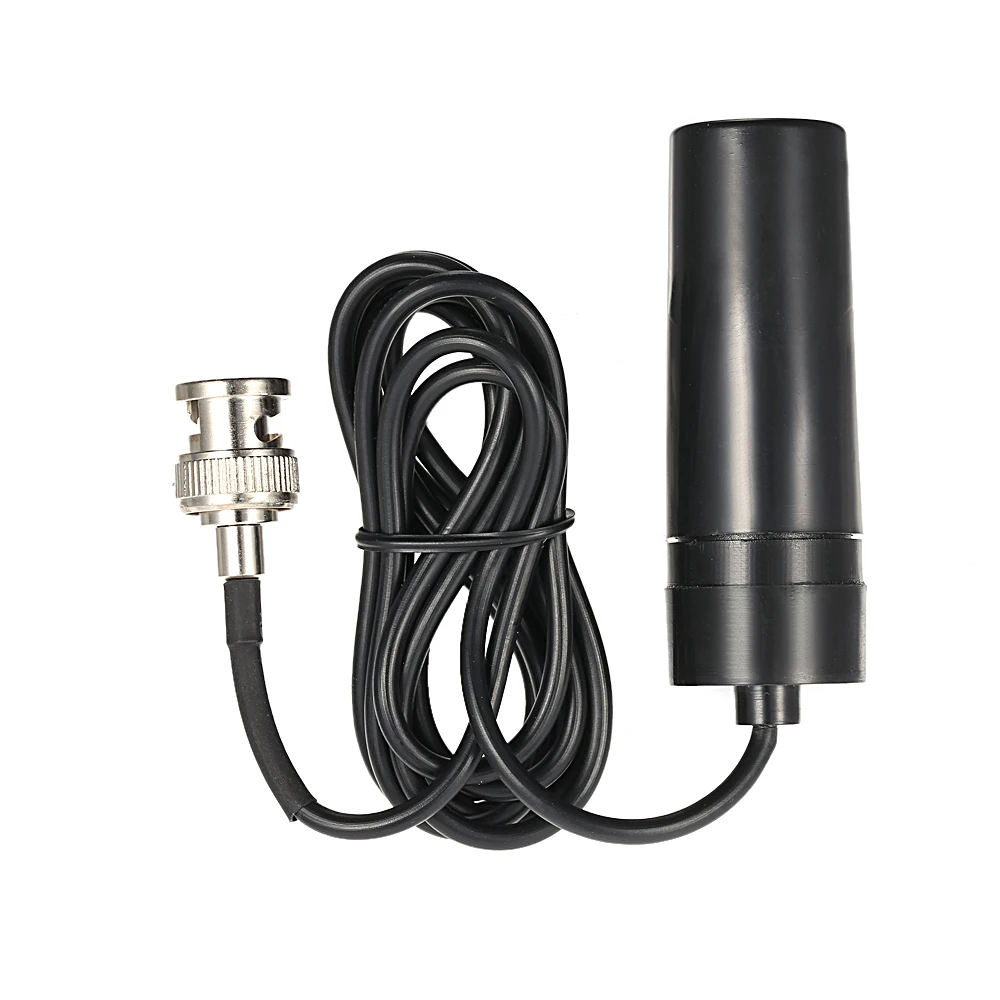

Зонд для pH метра (первый не предназначен для постоянного погружения, второй с геливым наполнением может находиться в измеряемой среде длительное время):
Микроконтроллер ESP32 с прошивкой
pH метр на ESP32
Файл с таблицей MQTT топиков
Файл с таблицей Modbus регистров
