Описание

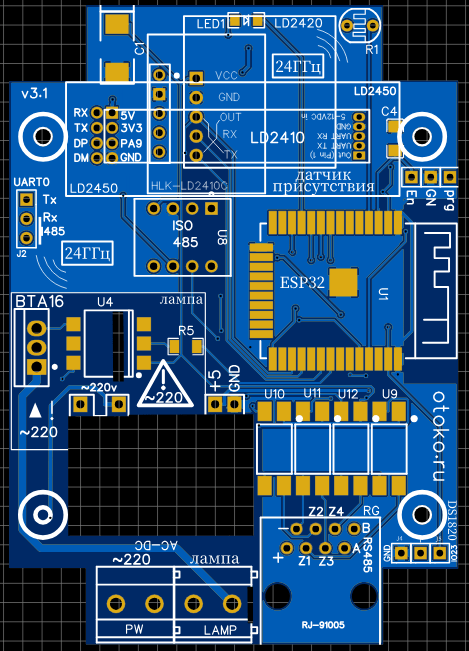

Универсальная плата (V3) на ESP32, на которой собран датчик , поддерживает установку нескольких типов радарных сенсоров:
HLK-LD2410
HLK-LD2410B
HLK-LD2410C
HLK-LD2420 (до 8м)
HLK-LD2450 (до 3-х объектов и координаты)
Т.е. на плате предусмотрены посадочные места под эти типы датчиков.
На плате также предусмотрена установка одного из двух типов интерфейса RS485 (ModBus RTU): с гальванической изоляцией или без изоляции.
Запитывать датчик можно несколькими способами:
- от 220В (через АС/DC БП)
- от 7 – 28В постоянного напряжения (через DC/DC)
- от 5В
На плате есть возможность установки элементов управления нагрузкой 220в, это симистор и специальная микросхема
Размер: 90 х 65мм
