Перед калибровкой датчика pH на контроллере Лего V2 необходимо предварительно подготовить буферные растворы, приготовленные из общедоступных специальных порошков (продаются на большинстве маркетплейсов таких как Озон, Яндекс или Алиэкспресс).
На плате контроллера должны быть распаяны элементы pH метра
Начало калибровки:

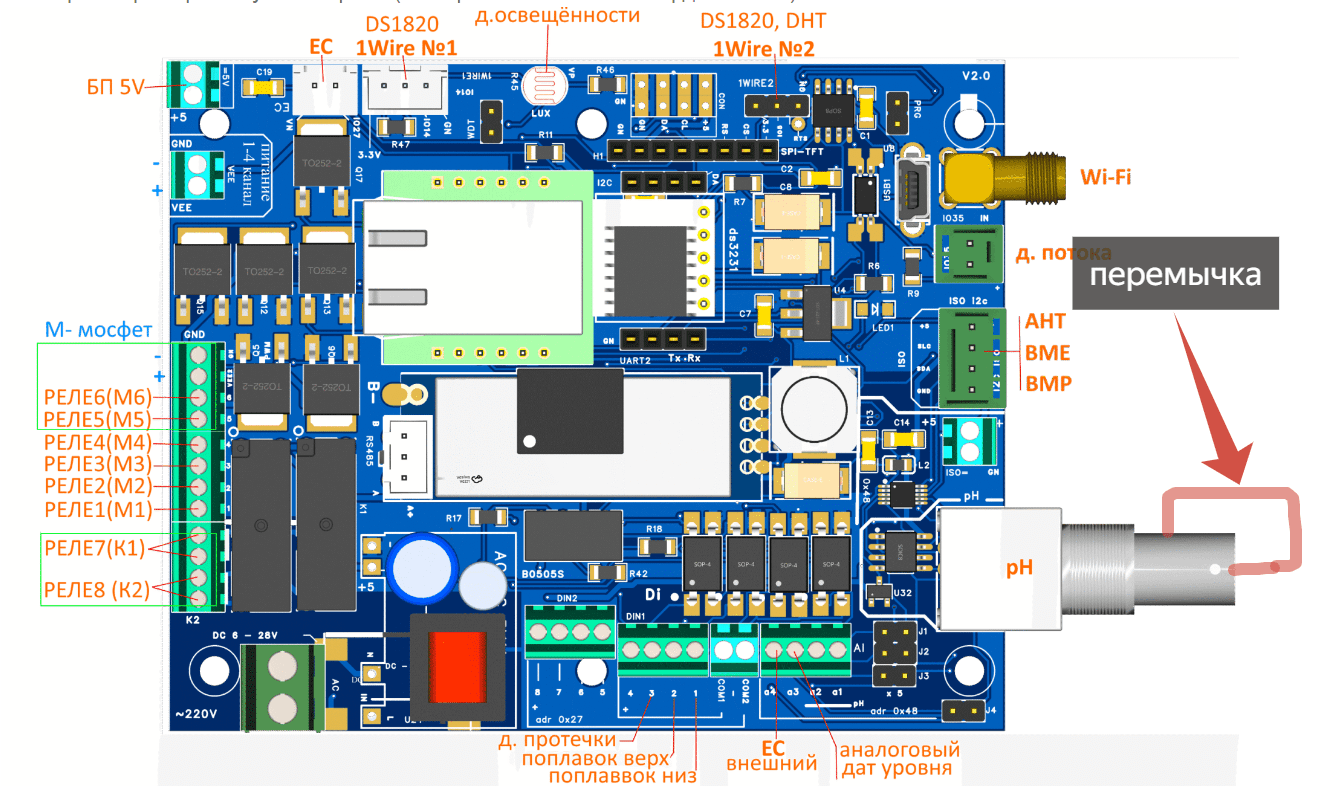

Устанавливаем уровень смещения операционного усилителя. Для этого замыкаем коаксиальный вход для зонда pH (смотри на рисунок)

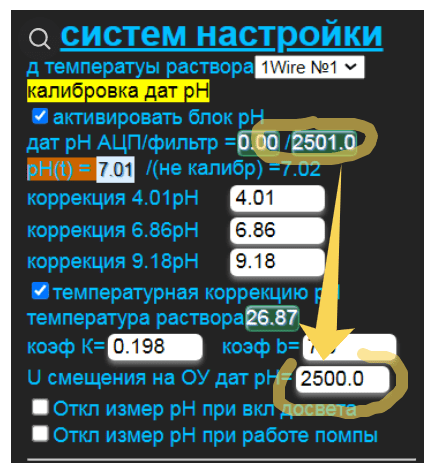

Ждем некоторое время (около 30сек) и вписываем полученные показания из поля дат pH АЦП в поле: U смещения на ОУ дат pH=
Далее убираем перемычку и переходим к буферным растворам.
Возьмите приготовленные растворы и еще одну емкость с дистиллированной водой для ополаскивания зонда pH.
Желательно, чтобы при калибровке температура раствора была 25°С, либо подключите датчик температуры раствора (выбрав его в левом верхнем углу) и поставьте галку чекбокса: температурная коррекция pH.
Данный датчик следует опускать в раствор вместе с зондом pH.
Начинать следует с раствора «6.86».

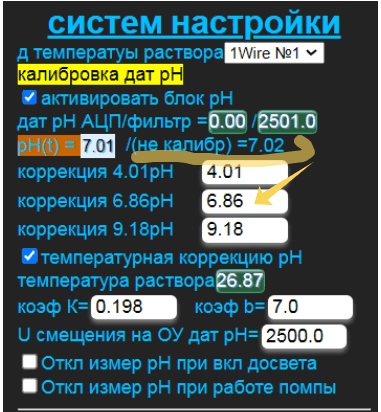

Опускаем зонд в раствор 6.86, ждем 30сек и вписываем значение из поля: (не калибр)= в поле коррекция 6.86pH и давим внизу кнопку «применить».
Ополаскиваем зонд и повторяем ту же процедуру для растворов «4.01» и «9.18».
МК ESP32S с прошивкой «Гидропоника-2»
Печатная плата (PCB) ЛегоV2
