Система тепличного автополива упрощенная версия, на одно направление полива.
Это вариант автополива, кто не хочет углубляться в разные тонкости настроек и достаточно одного общего полива всех грядок (одно направление).
Минимально для системы достаточно одного насоса, если при этом нет самотёка.
Либо, если ёмкость (бочка) с водой установлена на высоте, и полив может происходить самотёком, то вместо насоса можно использовать клапан или шаровый кран с электроприводом.
Но всё же оптимально использовать насос + клапан (или электро кран).
Блок управления (контроллер полива теплиц), система тепличного автополива
Это — Умная теплица на ESP32 WiFi. Простота в использовании и настройки, большой функционал.
Теплица в смартфоне.
смотри также версию: Теплица на контроллере Лего V2 Система тепличного полива

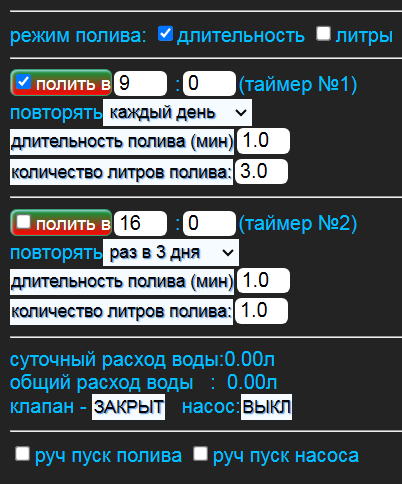

Для управления и запуска полива достаточно только одной страницы (выделено зелёным), остальные можно не трогать, оставить как есть.
Основные возможности:

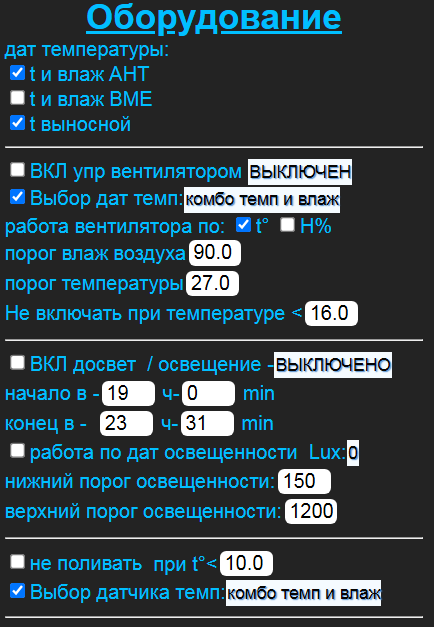

— контроль, управление и настройка системы по Wi-Fi через вэб страницу
— два таймера полива, с настраиваемой цикличностью повторяемости
— два режима полива: по заданному количеству литров на полив
или по длительности открытия клапана полива и работы насоса
— контроль влажности почвы
— контроль температуры почвы (опционально, выносной датчик-гильза)

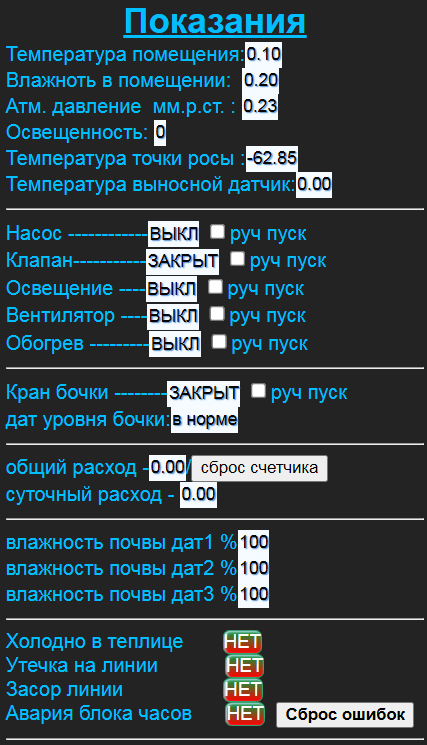

— работа в качестве метеостанции (температура, влажность, атмосферное давление, точка росы, освещённость)
— учет суточного расхода воды
— учет общего расхода воды
— управление лампой подсветки (досвет), по времени или датчику освещенности
— управление вентилятором по датчику температуры или влажности
— контроль засора и протечек в системе
— ручное управление насосом и клапаном
— гибкая конфигурация реле на режимы работы
— часы реального времени (RTC)
— интеграция с Умным Домом и системами автоматизации посредством MQTT
— циклическое отображение информации на дисплее блока управления
— 3-и сенсорных кнопки на корпусе блока для ручного включения полива
Систему можно настроить для капельного полива: частые, но короткие поливы (режим повторять «каждые 2 часа»).
Так же, не исключена возможность доработки и включение доп функционала по просьбе пользователя.
Подробное описание контролера и настройки
Блок управления, комплект №1 (цена)
Комплекты для самостоятельной сборки (DIY) системы полива теплиц
Теплица на контроллере Лего V2
Система тепличного полива
Идеология использования датчиков влажности почвы: в отличии от большинства систем, где присутствует запуск полива на основе показаний датчика влажности почвы, в нашей системе датчики влажности почвы служат только информационно для наблюдения.
Почему сделано именно так? Рассмотрим несколько причин от которых зависят показания датчика: расположение установки датчика, плотность грунта и его неоднородность, неравномерное высыхание грунта, всё это ведет к некорректным показаниям. Что, в свою очередь, может приводить к пропуску полива или, наоборот, к излишкам.
Поэтому, наш алгоритм управления основан на расписании и задании литража полива или длительности полива, а показания датчика могут лишь давать вам доп информацию и статистику. Такой подход существенно уменьшает возможность ошибок системы полива.

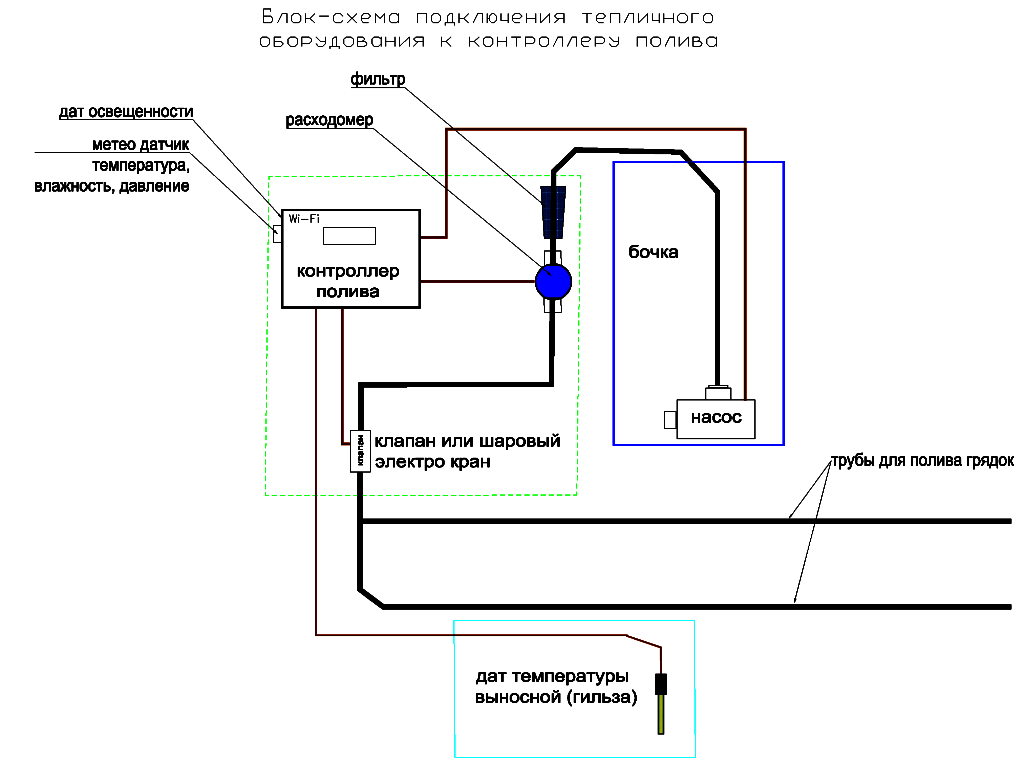

Минимальная конфигурация системы полива:

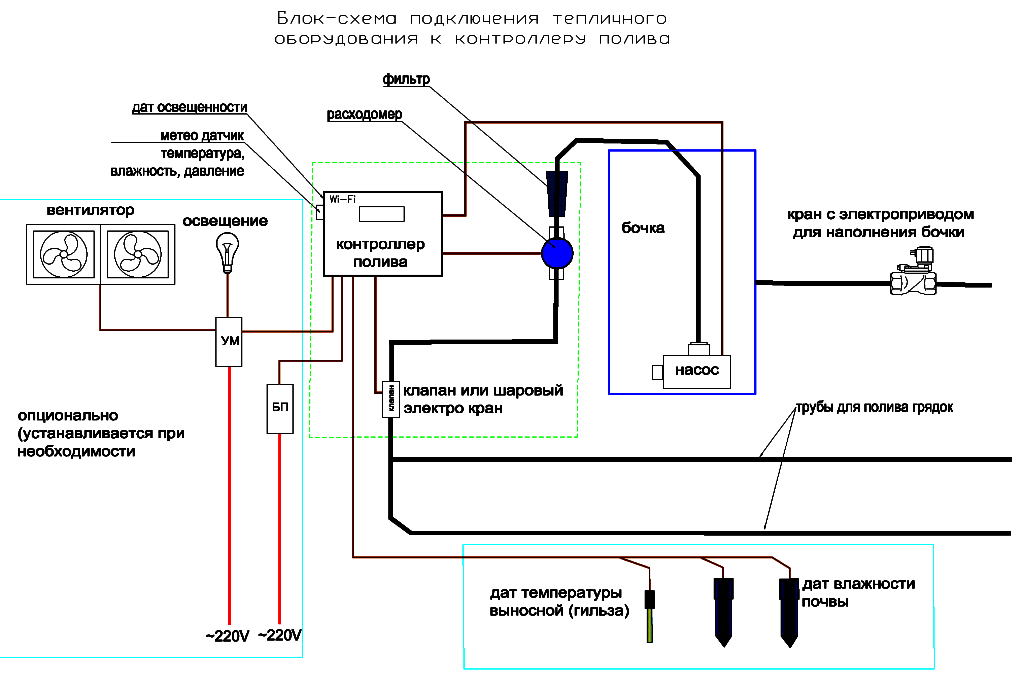

Конфигурация системы полива:
